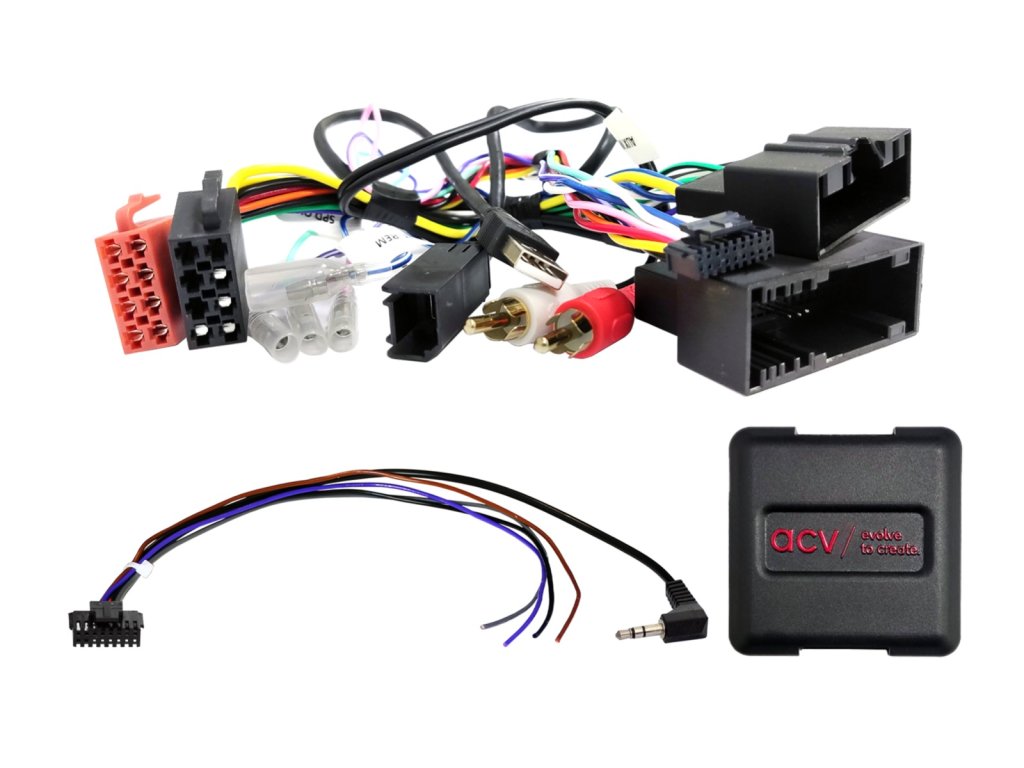

Adaptér z volantu pre Ford Ranger, Transit 2015-

Podrobný popis

Adaptér slúži na využitie originálneho diaľkového ovládania na volante na ovládanie dodatočne namontovaného autorádia s ISO konektorom do vozidiel Ford s OEM autorádiom. Zároveň z Can-Bus zbernice adaptér vyvedie analógové signály: zapaľovanie, osvetlenie, spiatočka a rýchlostný signál.

Podrobná kompatibilita:

• Ford Everest 2015 - 2020

• Ford Ranger (2AB) 01/2016 - 01/2019

• Ford Ranger (2AB) 01/2019 - 2021

• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018*/**

• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019*/***

Poznámky:

• CAN zbernice

• konektor: 24-pinový konektor Ford

• konektor: OEM SWC > 3,5mm jack / voľný vodič

• konektor: OEM AUX > RCA červený/biely

• konektor: OEM USB >

• vozidlá s tlačidlom OK a/alebo hlasovým ovládaním

• vozidlá s OEM displejom

• vozidlá s funkciou SYNC nie sú podporované

• nastavenie dátumu/času nie je podporované

• nastavenie vozidla nie je podporované

• nastavenie DIP prepínačov pre výrobcov dodatočne montovaného zariadenia (viď návod)

K dispozícii sú nasledujúce signály:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť funkčne nekompatibilné.

• červená: +12 V svorka zapaľovania 15

• oranžová: +12 V svorka osvetlenia 58

• fialová/biela: +12 V signál spiatočky

• ružová: signál pulznej rýchlosti

• zelená: GND signál parkovacej brzdy

• výstupy zaťažiteľnosti: max. 250 mA

• Prúdová spotreba viac ako 250 mA:

• 1 relé odpor cievky min. 75 Ohm.

• 2 relé cievka odpor 150 Ohm min.

SWC

*OEM USB/AUX nie je podporované

**vozidlá s Euro 6

**vozidlá s Euro 5 >

**vozidlá bez OEM displeja > položka: 42xfo015

***Inštalácia OEM displeja nie je podporovaná rádiovým panelom: OEM displej musí zostať pripojený
